計測データ解析E-MAS(時間長無制限の大規模解析)

最大100フレーム、時間長制限無しの大規模解析

最大100フレーム、時間長制限無し(ハードディスクの容量による)の大規模解析
各フレームのサンプリングレートを任意に変更できる「仮想サンプリング」機能、 データの任意の時間位置へのコメント入力、検索機能 豊富な演算の種類:ウェーブレット、FFT、MEM、AR、カオス解析、デジタルフィルタなど 充実した定型処理機能:ユーザー設定の各種演算種類の組み合わせをマクロ化

計測データ解析E-MAS

  • 最大100フレーム、時間長制限無し(ハードディスクの容量による)の大規模解析
  • 各フレームのサンプリングレートを任意に変更できる「仮想サンプリング」機能
  • データの任意の時間位置へのコメント入力、検索機能
  • 豊富な演算の種類:ウェーブレット、FFT、MEM、AR、カオス解析、デジタルフィルタなど
  • 充実した定型処理機能:ユーザー設定の各種演算種類の組み合わせをマクロ化

用途

振動、音、ひずみ、流速などの計測分野における波形解析、ゆらぎ解析、周波数解析

適応分野

機械工学、音響工学、建築工学、環境工学、人間工学などの分野

ファイル保存形式

  • アスキーファイル形式でのデータ保存
  • 専用バイナリーデータ形式でのデータ保存
    ※ (*.IMD)は、弊社の波形表示、解析ソフト(DAQ―WIN及びWAAP-WIN)で用いられているファイル形式です。

注:OSはWindows10に対応します。

機能

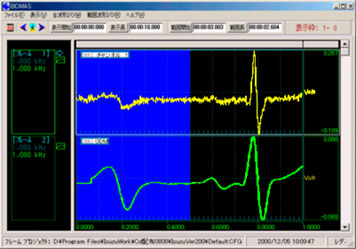

画面表示例

振動、ひずみ、流速などの演算後データを100フレームの表示領域に割り当てができるので、多数のデータ比較が容易に行なえます。

FIRフィルタ

フレーム内のデータに対し、FIRフィルタの演算を施し、結果を出力。演算による位相の遅れは補正、無補正の選択が可能です。フィルタ特性の設計及び特性計算結果の表示窓を持ちます。

CDM

CDMによる、フィルタ演算の結果です。 波形本来の特徴を損ねる事無く、自然なフィルタ処理を行うことができます。

E-MAS演算機能

間隔検出極大値間隔、極小値間隔
関数変換指数関数、自然対数、対数
周波数処理FIR、FFT、MEM、AR
クリップ・フィル上限値クリップ、下限値クリップ、フィル
整流・波形生成整流、サイン波、矩形波、白色雑音

処理手順登録機能

解析の各段階の手順を予め登録しておくことができますので、複数のデータ保存を行なう場合に誤ることなく、常に同じ手順の解析を自動的に行なうことができます。

オプション機能

1.ウェーブレット解析モルレー、ガボール、メキシカンハット
2.カオス解析リターンマップ、アトラクタ、リアプノフ指数

定価(消費税抜き)

計測データ解析ソフトウエア E-MAS 価格表

E-MAS本体

計測データ解析ソフト(型番:E-MAS)¥500,000

ウェーブレットオプション付E-MAS

E-MAS演算処理機能※ に更にウェーブレットを追加されたい方

計測データ解析ソフト(型番:E-MAS)¥500,000
ウェーブレット解析ソフト(型番:E-WAVELET )¥300,000

E-MAS演算処理機能※ にウェーブレット解析、更に3次元表示を追加されたい方

計測データ解析ソフト(型番:E-MAS)¥500,000
ウェーブレット解析ソフト(型番:E-WAVELET)¥300,000
ウェーブレット3D表示・2D表示 オプション(型番:E-WAVELET-3D)¥200,000

ウェーブレット解析のみご希望の方

ウェーブレット解析ソフト(型番:E-WAVELET)ウェーブレット解析のみ※2¥300,000
E-MASのTEXT(CSV)読み込みソフトが必要です。E-MASから演算処理を除いた波形表示ソフト付き。¥100,000

計測表示ソフトDAQⅢ用ウェーブレットのご紹介

カオス解析のみご希望の方

カオス解析ソフト(型番:E-CHAOS)カオス解析のみ※2¥200,000
E-MASのTEXT(CSV)読み込みソフトが必要です。E-MASから演算処理を除いた波形表示ソフト付き。¥100,000

※2 ウェーブレット解析のみ、およびカオス解析のみをご発注の場合はE-MASの演算機能はサポートされません。

E-MASとウェーブレット、カオスの組み合わせ

E-MAS演算処理機能※に更カオス解析を追加されたい方

計測データ解析ソフト(型番:E-MAS)¥500,000
カオス解析ソフト(型番:E-CHAOS)¥200,000

E-MAS演算処理機能※に更にウェーブレットとカオスを追加されたい方

計測データ解析ソフト(型番:E-MAS)¥500,000
ウェーブレット解析ソフト(型番:E-WAVELET)¥300,000
カオス解析ソフト(型番:E-CHAOS)¥200,000

E-MAS演算処理機能※に更にウェーブレットとカオスを追加されたい方

計測データ解析ソフト(型番:E-MAS)¥500,000
ウェーブレット解析ソフト(型番:E-WAVELET)¥300,000
ウェーブレット3D表示・2D表示 オプション(型番:E-WAVELET-3D)¥200,000
カオス解析ソフト(型番:E-CHAOS)¥200,000

※2 ウェーブレット解析のみ、およびカオス解析のみをご発注の場合はE-MASの演算機能はサポートされません。

※E-MAS演算機能

※ご注意

E-MASで扱えるのは  20kHzを超える周波数です。

もしそれを下回る周波数を扱われるのでしたらBIOMAS※3 をお選び下さい (別途お問い合わせ下さい)。

間隔検出極大値間隔、極小値間隔
関数変換指数関数、自然対数、対数
周波数処理FIR、FFT、MEM、AR
クリップ・フィル上限値クリップ、下限値クリップ、フィル
整流・波形生成整流、サイン波、矩形波、白色雑音
処理手・登録機能解析の各段階の手順を予め登録しておくことができますので、複数のデータ保存を行なう場合に、誤ることなく、常に同じ手順の解析を自動的に行なうことができます。

※3 取り扱う周波数が20kHz以下の場合は、E-MASはBIOMASに変更になります。価格は変わりません。
