冷蔵庫のファンの製造検査を行なう為に各ファンの固有振動を求めて合否判定を行なうものです。
冷蔵庫用ファン固有値振動判定
冷蔵庫庫内ファンはドアの開閉、周囲温度、保存品の量により微妙な制御が行われています。ファンはプラスティック整形品のインペラーと直流サーボモータで構成されていますが、ある固有振動を持っておりその周波数が冷蔵庫の「静粛性」を妨げるものであってはなりません。インペラーの製造段階に於いて回転数を変化させて振動を計測する抜き取り検査を行う装置です。

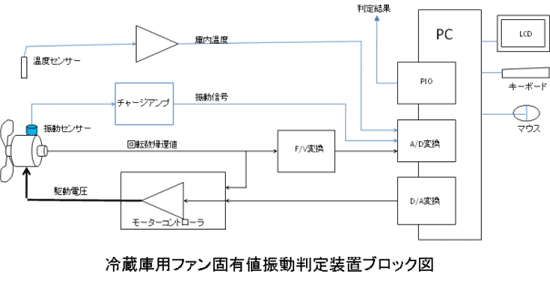

製品の基本構成
1 | EC2320 | USB A/Dコンバータ | 1台 |
---|---|---|---|
2 | パソコン | Windows 10 | 1台 |
3 | 入出力及び回転制御BOX | ELMEC製 | 1台 |
4 | 設備との通信 i/f | PIO, RS232C等 | 1台 |
5 | D/A | 回転数制御用 | 1台 |
6 | 加速度センサー | 1台 | |
7 | チャージアンプ | 1台 | |

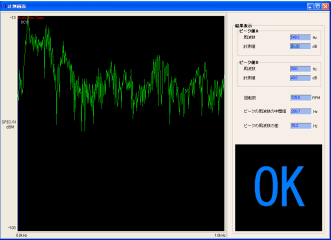

8 | ファン振動固有値判定ソフト | 1式 | |
9 | ファン回転及び計測制御ソフト | 1式 |
