計測の限界を、超える。 どこよりも速く、ずれなく、多くを測る。 多チャンネル同時サンプリングにおけるUSB連続転送速度[20MB/sec] この数値を公表できているのは、ELMEC製品以外にありません。

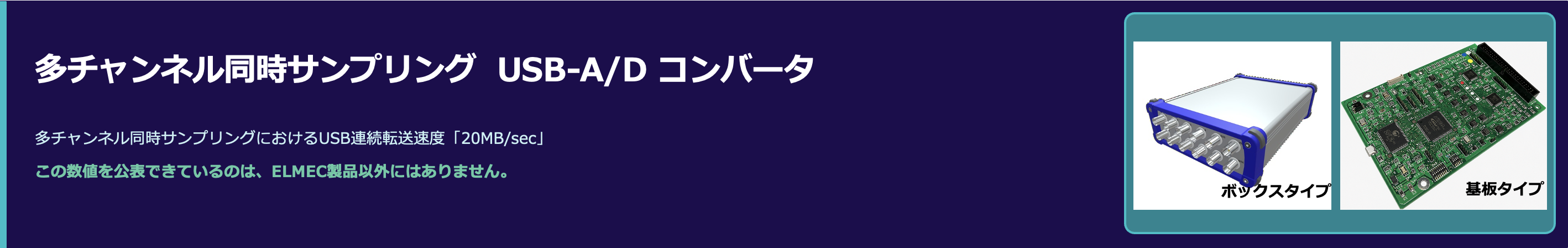

多チャンネル同時サンプリング USB-A/D コンバータ 多チャンネル同時サンプリングにおけるUSB連続転送速度「20MB/sec」 この数値を公表できているのは、ELMEC製品以外にはありません。
① なぜ同時サンプリングが必要か

計測のズレが判断を狂わせる

詳しく見る→
② 10年解決できなかった判定ができるようになった

正しいデータが、すべての入り口

詳しく見る→
③ システム構成図

センサからPC解析・判定まで

詳しく見る→
④ 導入事例

製造・研究・医療の実績

詳しく見る→
スペック・価格一覧を見る→
世界500台以上
システム導入実績
1977年創業
49年の実績
2025年
東京都経営革新賞受賞

こんな困りごとはありませんか？

計測現場でよく聞く「3つの壁」

壁1

原因特定に何日もかかる

複数センサを順番に計測しているため「どの瞬間に何が起きたか」が一致しない。

データを重ねるたびにズレが生じ、原因箇所の特定が困難になる。

壁2

測り直しが頻繁に発生する

「このデータ、本当に合っているのか？」と言う疑問が消えない。
計り直しのたびに時間とコストが発生し、検証が終わらない。

壁3

熟練者しか判断できない

「あの人に頼まないとわからない」という属人的な判定。

技術継承ができず、定量的なデータとして記録に残せない。

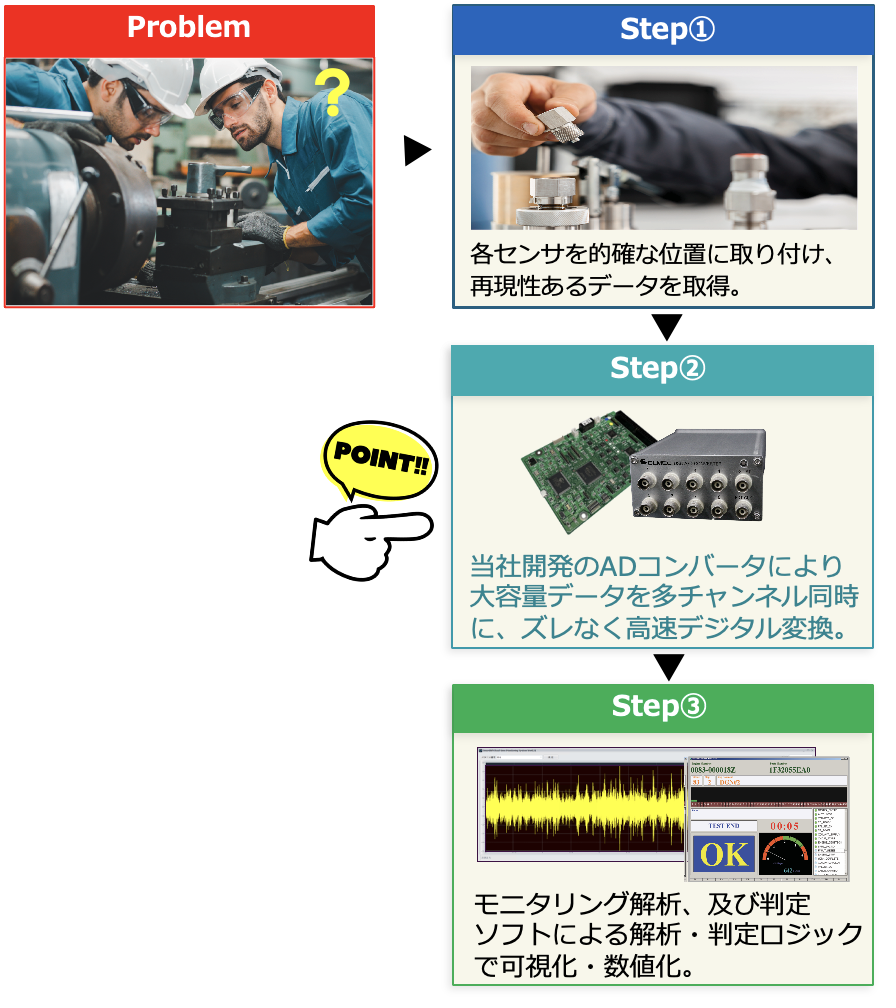

計測現場でよく聞く「3つの壁」

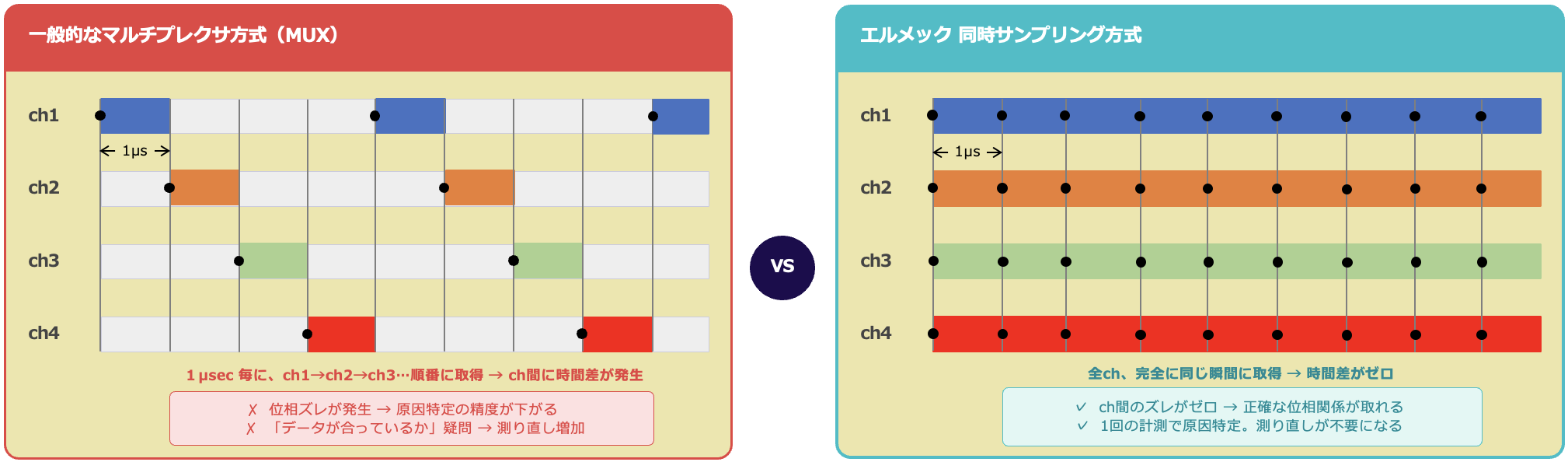

なぜ「同時」でなければいけないのか？

計測（時間位相）のズレが、判断を狂わせる

計測（時間位相）のズレが、判断を狂わせる

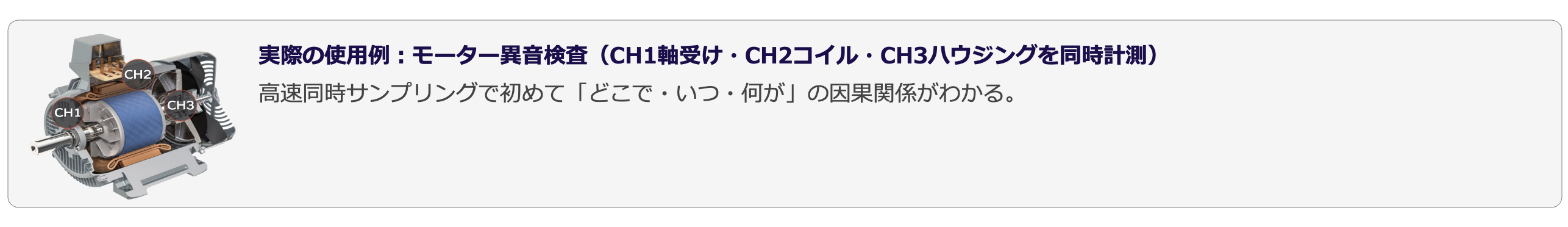

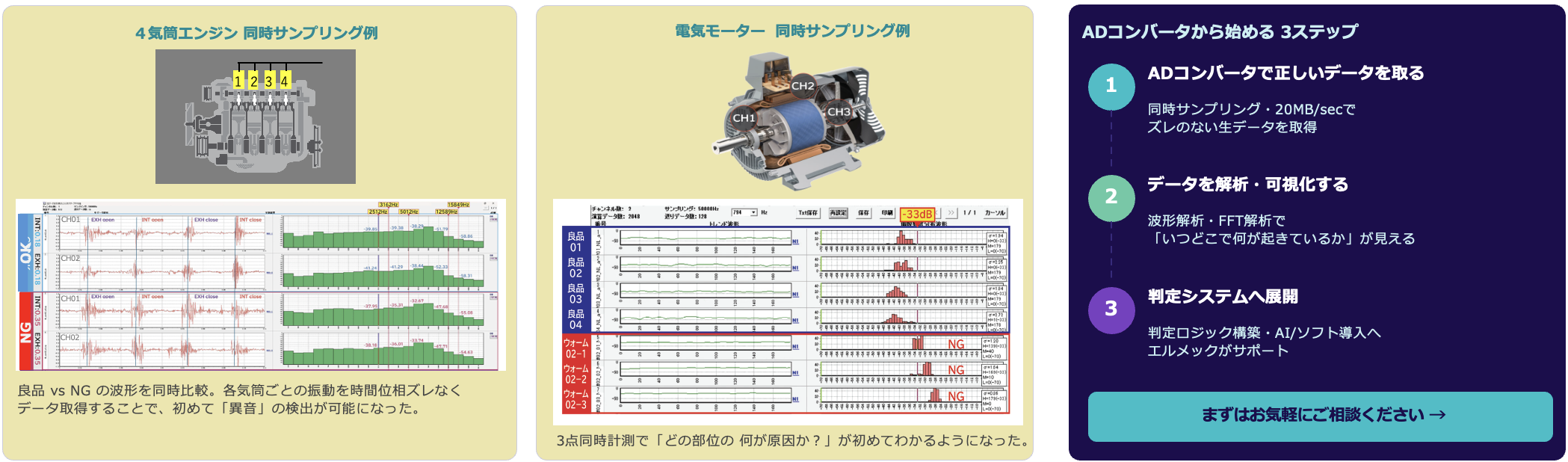

実際の使用例：モーター異音検査（CH1軸受け・CH2コイル・CH3ハウジングを同時計測） 高速同時サンプリングで初めて「どこで・いつ・何が」の因果関係がわかる。

正しいデータを取ることが、すべての入り口です

「計測データを正しく取る」ことから始まる

10年間 判定できなかった異音検査を、正しい計測データを取ることで解決した実績があります。
「計測データを正しく取る」ことから始まる

システム構成図

センサからPC（モニタリング解析・判定）まで、シンプルに繋がります

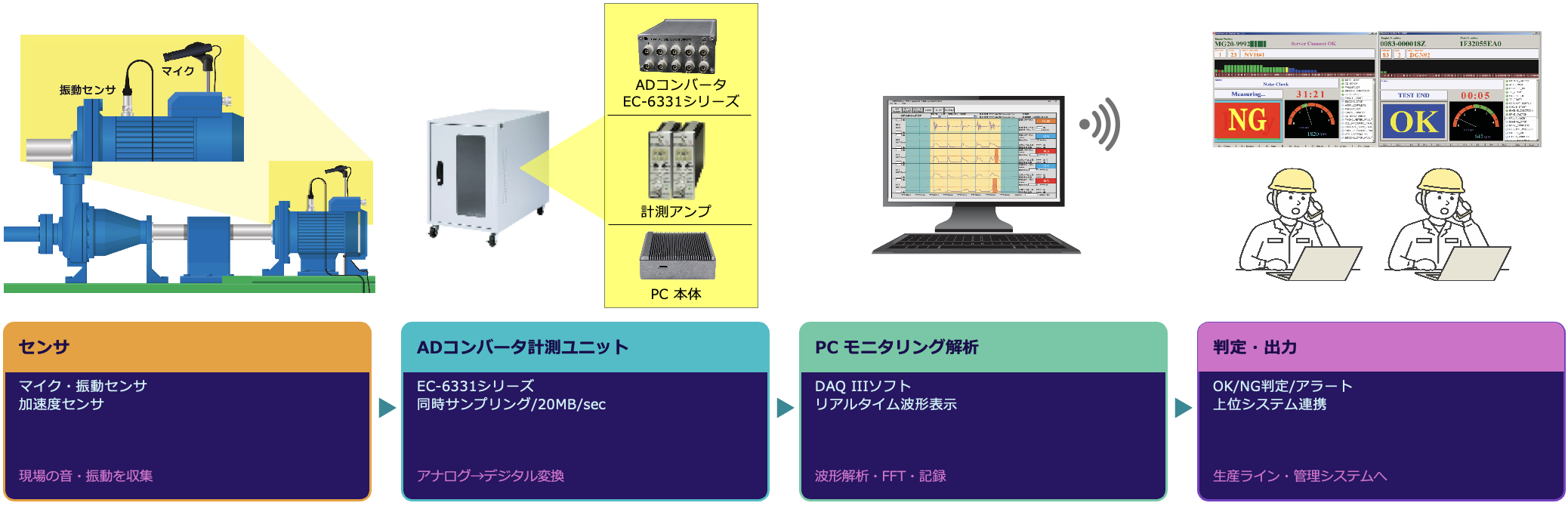

システム構成図 センサ ADコンバータ計測ユニット PCモニタリング解析 判定・出力

※ ADコンバータ単体から導入可能です。

まずはお気軽にご相談ください →

導入事例

さまざまな現場・研究室で採用されています

自動車エンジン総合試験
モーター異音検査
工場設備 異常監視・予知保全

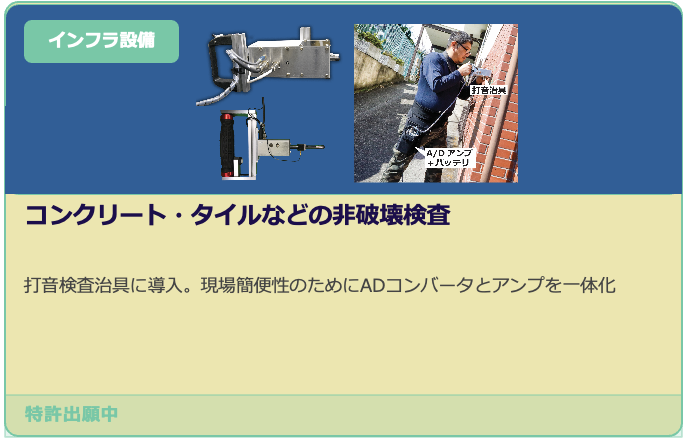

コンクリート・タイルなどの非破壊検査
医療機関・大学などの周波数解析研究
食肉 硬骨異音検知

製品一覧

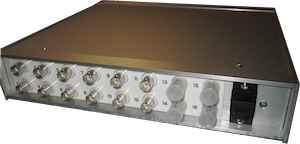

NEW BOXタイプUSB-A/Dコンバータ

型番分解能最大変換速度(Hz)サンプリング方式価格(税抜)
EC-6320-8B12bit1M1ch/1M2ch/500KHz4ch/250KHz8ch変換スタート/遅延方式※1¥220,000
EC-6320-16A12bit1M1ch/1M2ch/250KHz8ch/125KHz16ch変換スタート/遅延方式※1¥240,000
EC-6321-8B 12bit1M1ch/1M2ch/800K4ch/400K8ch同時サンプリング¥340,000
EC-6321-16A 12bit1M1ch/800K4ch/400K8ch/200K16ch同時サンプリング¥390,000
EC-6330-8B16bit1M1ch/1M2ch/1M4ch/1M8ch同時サンプリング¥450,000
EC-6331-8B 16bit1M1ch/1M2ch/1M4ch/1M8ch同時サンプリング¥530,000
EC-6331-16A 　16bit1M1ch/1M4ch/1M10ch/625K16ch同時サンプリング¥580,000

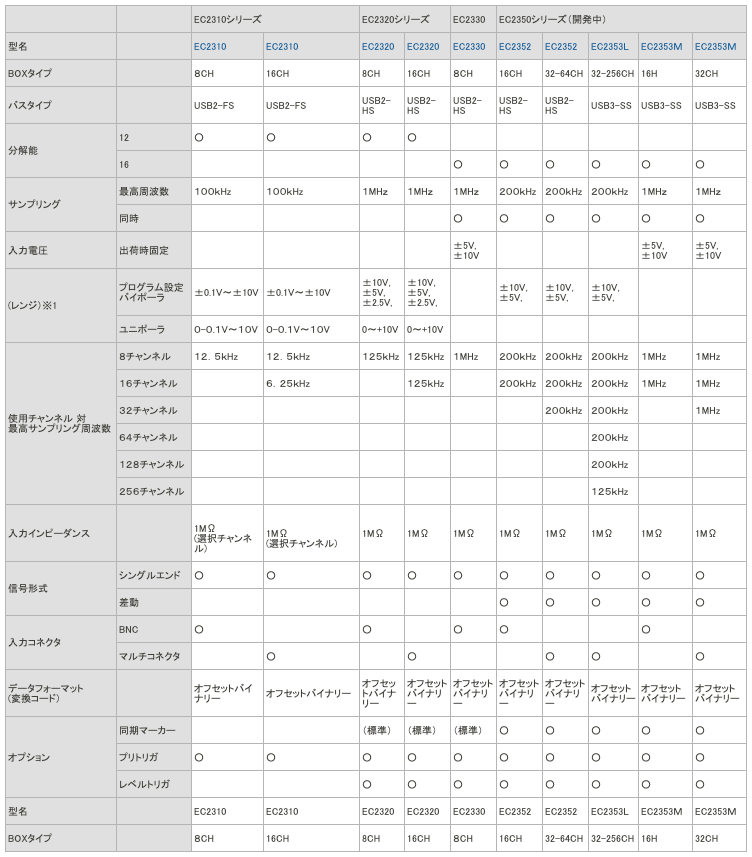

BOXタイプUSB-A/Dコンバータ一覧表（表をクリックすると詳細表PDFが開きます）

NEW ボードタイプUSB-A/Dコンバータ

型番分解能最大変換速度(Hz)サンプリング方式価格(税抜)
EC-2320N-8CH12bit1M1ch/1M2ch/500KHz4ch/250KHz8ch変換スタート/遅延方式※1¥170,000
EC-2320-16CH12bit1M1ch/1M2ch/250KHz8ch/125KHz16ch変換スタート/遅延方式※1¥220,000
EC-2321-8CH 12bit1M1ch/1M2ch/800K4ch/400K8ch同時サンプリング¥290,000
EC-2321-16CH 12bit1M1ch/800K4ch/400K8ch/200K16ch同時サンプリング¥330,000
EC-2330-8CH16bit1M1ch/1M2ch/1M4ch/1M8ch同時サンプリング¥400,000
EC-2331-8CH 16bit1M1ch/1M2ch/1M4ch/1M8ch同時サンプリング¥480,000
EC-2331-16CH 　16bit1M1ch/1M4ch/1M10ch/625K16ch同時サンプリング¥520,000
ボードタイプUSB-A/Dコンバータ一覧表（表をクリックすると詳細表PDFが開きます）

※1：変換スタート遅延方式…ch1～4まで同時サンプリングを行い、それ以降は1μs遅れで2chずつ同時サンプリングを行う弊社独自の技術です。

※2：マーカー…データ割り当ての中で、上位4bit(16bitモデルは下位2bit)に、A/D変換と同時にビット情報(0or1)を書き込む弊社独自の技術です。

注)16bitモデルでこの機能を使うとA/Ｄ変換データは上位14bitに格納され、実質14bitA/D変換となります。

世界納入実績 ELMEC Systems of the World

世界納入実績 ELMEC Systems of the World

ELMECについて About ELMEC

ELMECについて About ELMEC 1977年創業 1979年：世界初 PCを用いた工業用計測システムを開発 約半世紀(49年間)にわたる専門技術の蓄積 ハード設計からソフトUI開発まで一貫対応

2025年度「東京都経営革新奨励賞」受賞のご報告

2025年度「東京都経営革新奨励賞」受賞のご報告
