橋梁疲労 判定

ストレインゲージより得られる計測値を元に橋梁の寿命等の状態を調べます。

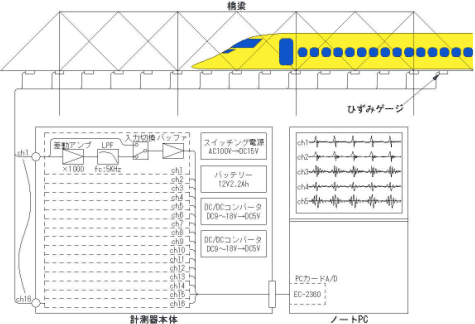

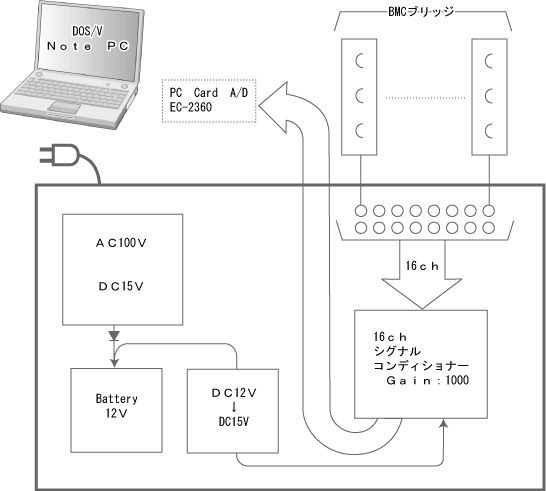

鉄道橋梁の疲労度を計測するために、PC、シグナルコンディショナー、バッテリー電源がコンパクトな可搬ケースに実装されています。橋梁に付けられたストレインゲージの信号を取り込み、専用のソフトで解析を行います。

製品の基本構成

1EC-2320USB ADコンバータ1台
2ノートパソコンWindows 101台
3差動アンプ1000倍 16ch.1台
4ローパスフィルター16ch.1台
5バッテリー2.2AH1式
6専用ソフト 1式
