車輪 フラット検知

鉄道車両の車輪の外周には鉄製のタイヤがはめ込まれていますが、車両に急ブレーキが使用された時に車輪の回転が止まったままレールの上を滑ると、タイヤの一部が摩擦で平らになります。(フラットが生じた)フラットがあると車輪が一回転するたびに「ゴットン」と言う振動が出て大変乗り心地が悪くなります。これを電車の通過時に検出し、センターに報告するシステムです。

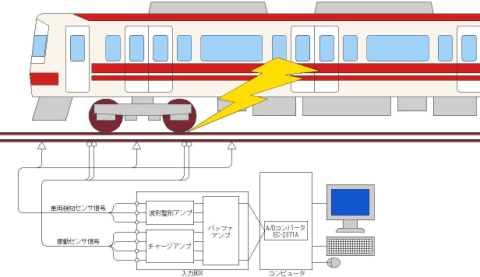

製品の基本構成

1EC-2320USB A/Dコンバータ 1台
2パソコンWindows 101台
3入力BOXELMEC製1台
4車両検知センサー入力回路 3ch
5加速度センサー 4ch
6チャージアンプ 4ch
7フラット検出ソフトカストムソフト1式
