Wavelet(ウェーブレット)変換・解析ソフト(CWT:Continuous wavelet transform)

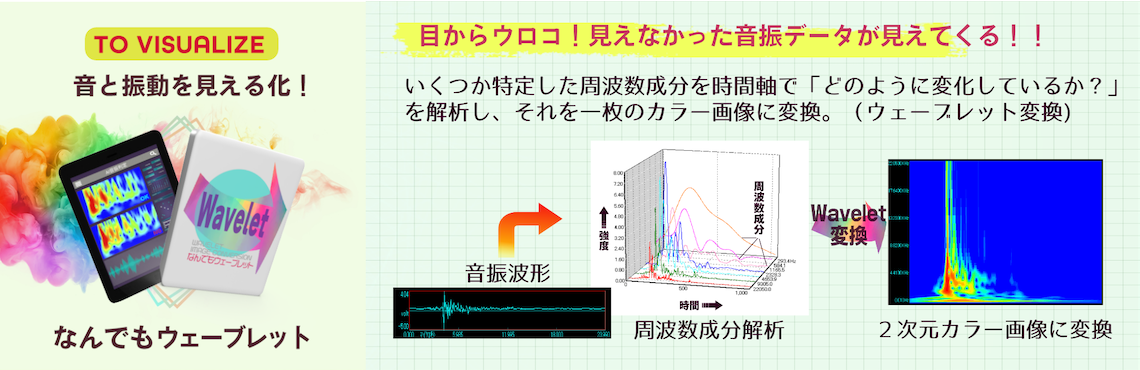

音と振動のデータが見える! 何でも解析判定/研究開発 見えなかった音振データが見えてくる! いくつか特定した周波数成分を時間軸で「どのように変化しているか?」を解析し、それを一枚のカラー画像に変換。(ウェーブレット変換)
目視で判定が可能 周波数特性の強度やパターン変化を輪郭で捉える2次元カラー画像に変換することで、目視での解析・判定が可能になりました。

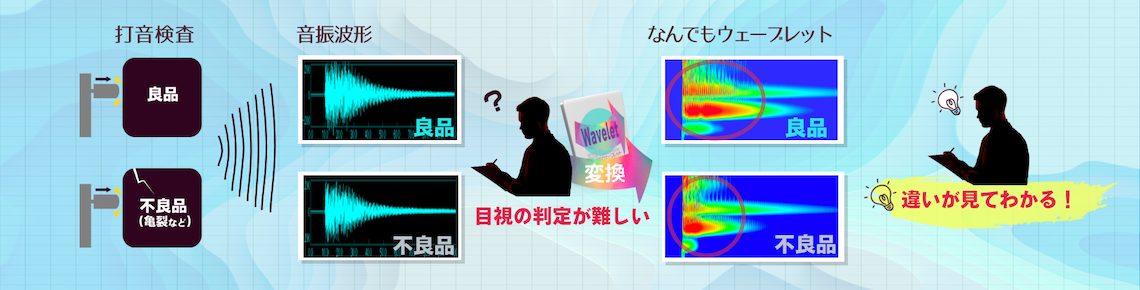

目視の判定が難しい音振波形もなんでもウェーブレットで違いが見てわかる!
あらゆる分野に活用できる!万能ソフト「なんでもウェーブレット」

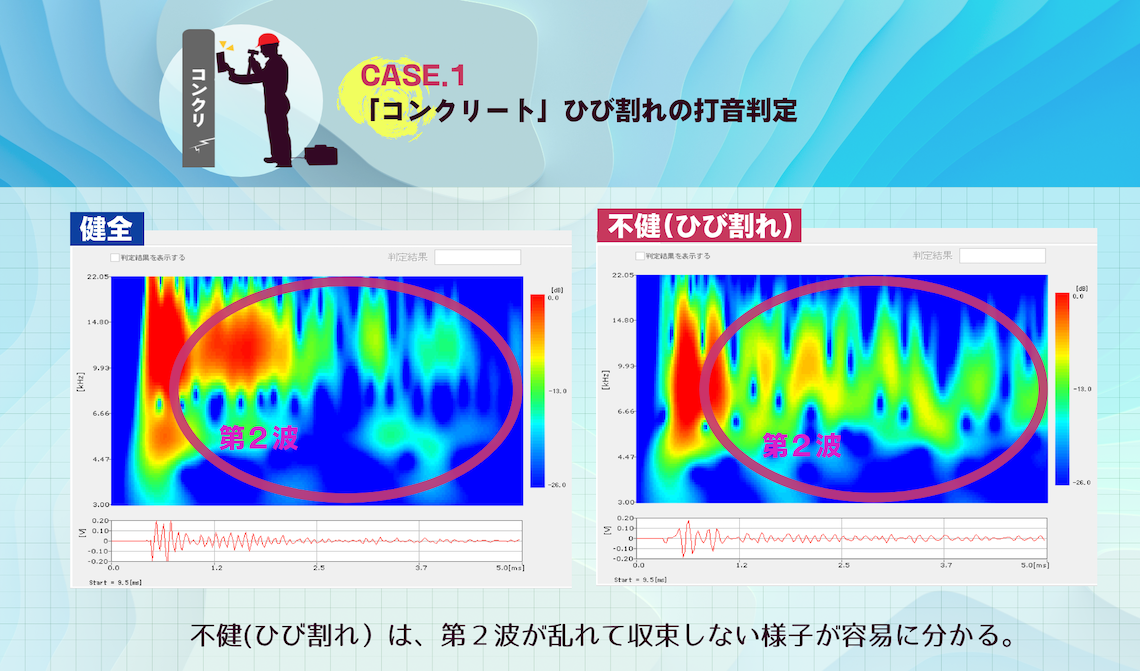

CASE.1 「コンクリート」ひび割れの打音判定 不健(ひび割れ)は、第二波が乱れて収束しない様子が容易にわかる。

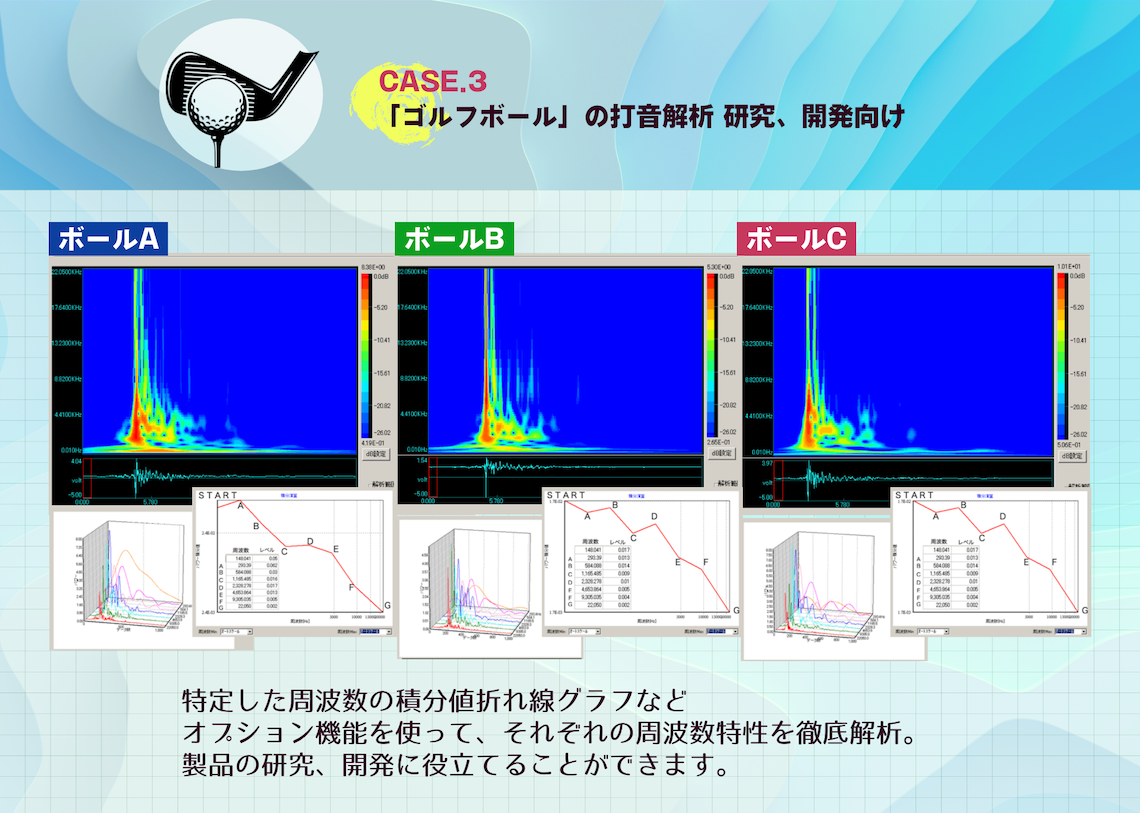

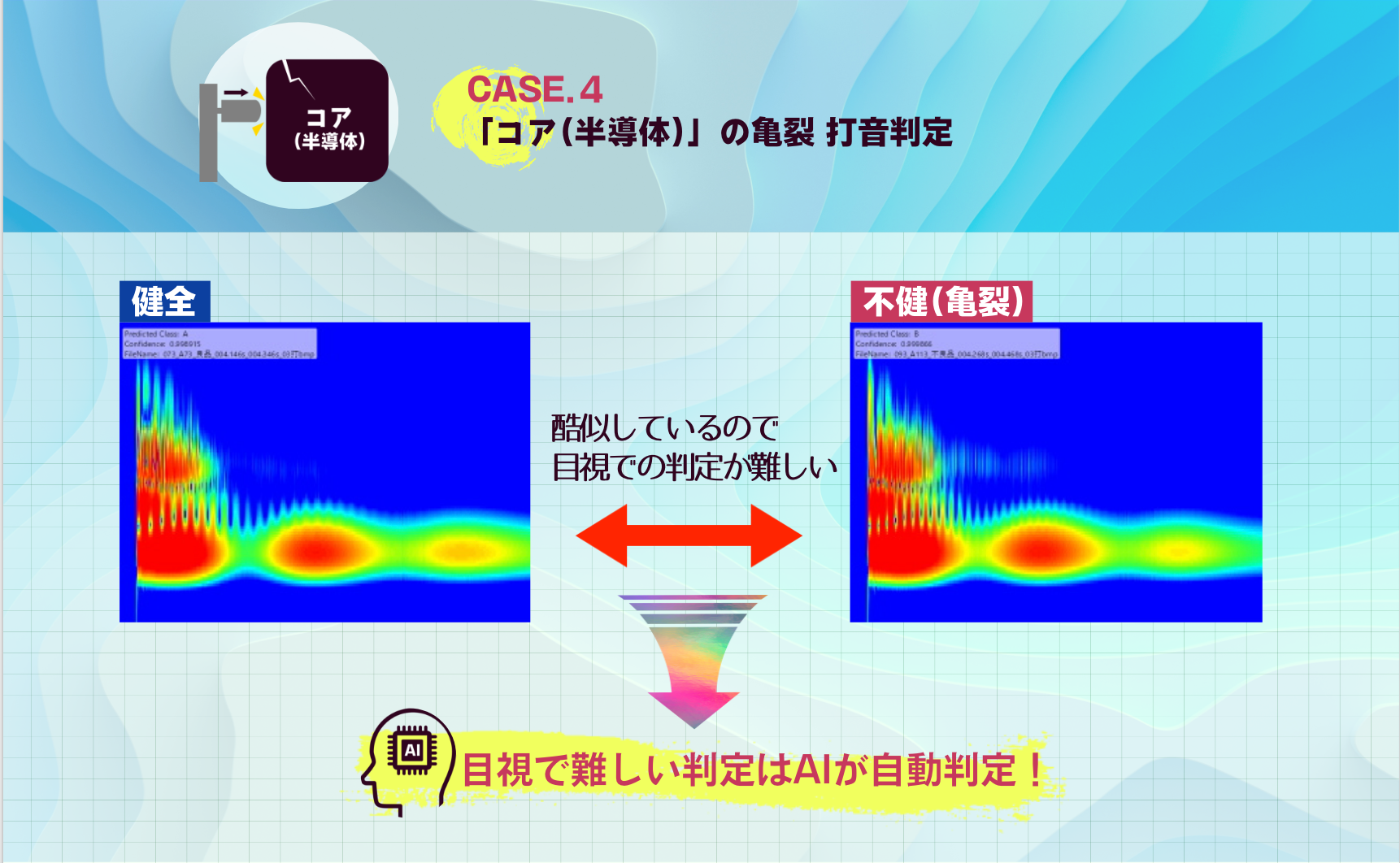

CASE.3 「ゴルフボール」の打音解析 研究、開発向け 特定した周波数の積分値折れ線グラフなど オプション機能を使って、それぞれの周波数特性を徹底解析。 製品の研究、開発に役立てることができます。

様々な分野で活躍する人気のソフトウェア

ウェーブレット変換は、フーリエ変換の周波数スペクトル変化を時間的変化、または空間的推移と同時に2次元で表現する波形データの解析手法です。
この手法により、突発的・非定常な音響や振動等の時間的変化に対するスペクトル解析が可能になります。
ウェーブレット変換は微細な不連続変化を捉えることができるので、自然科学における数学的な顕微鏡にも例えられ、異音・振動解析、音響解析、地震波解析、衝撃解析、脳波・心電図解析などに最適です。

FFT分析とウェーブレット変換・解析の違いはこちら
WAVELET(ウェーブレット)解析集

特徴

  • 時間とともに変化する、波形データの周波数分布とパワースペクトルをカラーで平面画面に2次元表示、及び3次元での表示が出来ます。
  • マザー関数はモルレー、ガボール、メキシカンハットの選択できます。

注:OSはWindows10に対応します。

機能

機能
周波数表示機能リニアまたはLOGで表示
解析点数2のべき乗で選択可能
周波数分解レベルメイン分割数&サブ分割数の設定でMAX400レベル
ウェーブレット基底モルレー、ガボール、メキシカンハット
階調設定16階調、64階調、 256階調、64,000階調、グレースケール
画像保存(*.BMP)形式、印刷可能
データ表示機能カラースケール、グレースケール、3D

同じ波形を各マザー関数で解析した結果です。

モルレーモルレーで解析した結果です。
全体的な周波数の特徴を見る場合の解析に向いています。
これで特徴を掴み、より低い周波数に特化して解析を行いたい場合はガボールで行うのがよいでしょう。
ガボールガボールで解析した結果です。
低い周波数の特徴を見る場合に向いています。
メキシカンハットメキシカンハットで解析した結果です。
ショートタイムFFTに近い形の解析が可能です。
衝撃などの短い時間変化の解析に向いています。
3D波形全体のレベルの高低のイメージをカラー表示とは違った形で、視覚的に見ることができます。

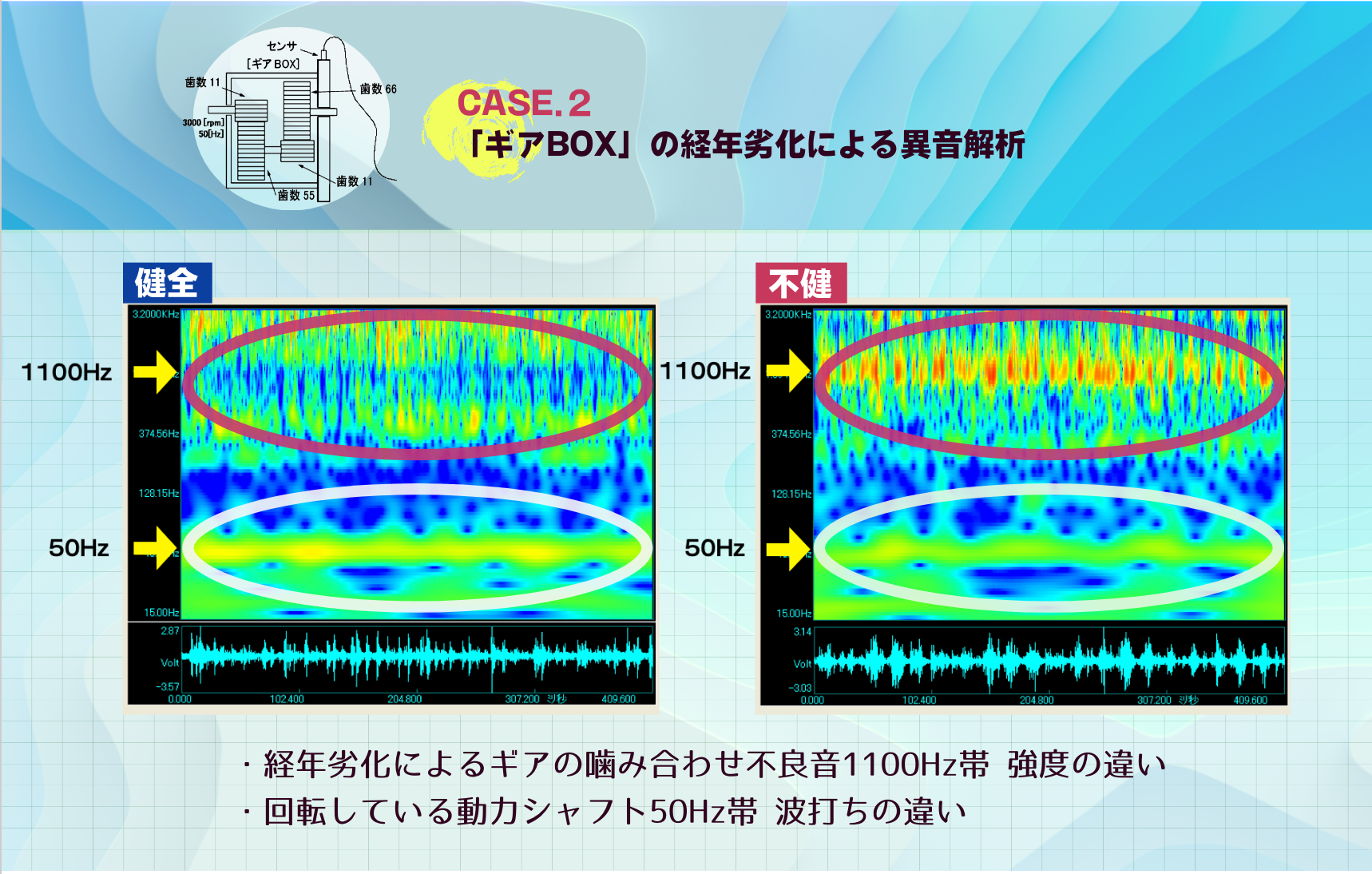

自動車のギアボックスをウェーブレット変換で解析した例

回転数3000[rpm]
 50[Hz]
駆動側
ギアの歯数
11
噛合い周波数550[Hz]

これはウェーブレット解析ソフトを使って、異音解析した例です。
縦軸は周波数で、横軸は時間を表しています。 このギアBOXの第一番目のギア歯数は11個あり、ギア-シャフトが50Hzで回転しています。

良品OK品のギアは、正常な伝達が行われている事を示す、11×50=550Hzの振動が検出されています。
また、基本となる50Hzの振動が滑らかに伝わっているのが見えます。
不良品NG品のギアは、第一番目と二番目のかみ合わせが悪いために、第一ギアの歯の上がりと下がりが第二ギアの歯の両面にぶつかって起きる、550×2=1,1KHzのノイズを出している事がこの解析により分かります。
又、NG品のギアは50Hzで回転している動力シャフトの回転が滑らかに伝わっていない為か、50Hzの振動が波打っているのがこの解析ではっきり見えます。

心拍のウェーブレット変換

心拍生波形
心電図データ
ウェーブレット解析

ウェーブレット3D表示・2D表示

ウェーブレット
3Dオプション
ウェーブレット変換した、カラー表示をX軸時間、Y軸パワー、Z軸周波数の3D画面で立体的に観測できます。
更にこれらの中から特定の周波数だけを抽出してみることが出来ます。(下図2D表示)
ウェーブレット
2D
3D表示画面から任意に抽出した周波数の表示画面です。
抽出した周波数間の時間に対するパワースペクトルのレベル変化の対比、相関特性が観測できます。

定価(消費税抜き)

ウェーブレット解析ソフト価格一覧表

DAQⅢデータ集録後(IMD)にて解析する場合
品名型番ソフト概略価格
ウェーブレット解析ソフトB-WAVELETウェーブレット解析のみ¥300,000
3D表示オプションB-WAVELET-3Dウェーブレット3Dオプション¥200,000
カーソル表示機能オプションB-WAVELET-CURSORウェーブレットオプション¥200,000
TEXT(CSV)データで解析する場合
品名型番ソフト概略価格
ウェーブレット解析ソフトDAQ-WEVELETDAQⅢ専用ウェーブレット¥300,000
TEXT(CSV)読み込みソフトが必要です¥100,000
3D表示オプションDAQ-WAVELET-3Dウェーブレット3D表示オプション¥200,000
カーソル表示機能オプションDAQ-WAVELET-CURSORカーソル表示機能がついたウェーブレット解析ソフト¥200,000
弊社A/Dコンバータと一緒に導入される場合
品名型番概略8ch 価格16ch 価格
PCカードA/Dコンバータ EC-2360EC-2360-1(8CH) または EC-2360-2(16CH)どちらか選択¥142,000¥162,000
A/D用小型入力端子BOX EC-141XA/Dコンバータのチャンネルによります
EC-1411(8CH) または EC-1412(16CH)
¥38,000¥58,000
計測表示収録ソフトDAQⅢ弊社のA/Dコンバータで計測・表示できるソフトウエア(扱えるデータ形式:IMD)¥98,000
ウェーブレット解析ソフトDAQ-WAVELETDAQⅢ専用ウェーブレット¥300,000
